Treppenbolzen Typ 26 für die Verwendung mit einer Ankerhülse
Durch die Ankerhülse auch verdeckte Hülse genannt, entsteht eine durchgehende, leicht zu reinigende Stufenoberfläche, die zugleich das Design der gesamten Treppe aufwertet. Bitte beachten Sie das bei Holzstufen die mindest Stufenstärke von 5,5cm.
Steigung
Mögliche Steigung - Standardbolzen - 16,5 - 19,5 cm bei Stufenstärke 6cm
Andere Steigungen auf Anfrage
Stufenstärke nach Zulassung ETA-10/0094
Steinstufen mind. 6,2cm (3+3 verklebt)
Holzstufen mind. 5,5cm
Bitte tragen Sie bei der Bestellung die Steigung sowie die Stufenstärke in den dafür vorgesehenen Feldern ein. Dadurch erhalten Sie den für Ihre Treppe richtigen Treppenbolzen mit den auf Ihr Treppenprojekt abgestimmten Maßen
Stufenbohrung

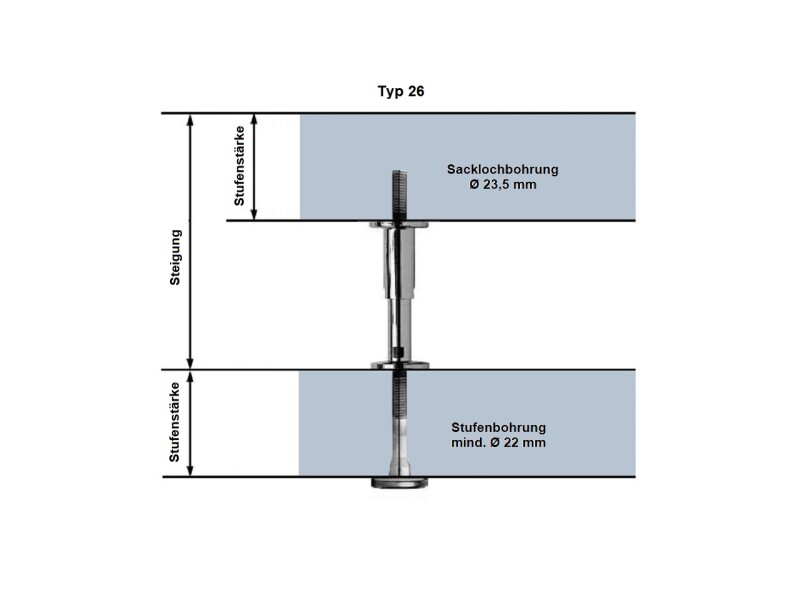

Für Holz ist eine Sacklochbohrung von Ø23,5 mm notwendig, die mind. 50 mm tief sein muss. Die Durchgangsbohrungen sollen mind. Ø22 mm betragen.
Für Stein ist eine Sacklochbohrung von Ø29 mm notwendig, die mind. 50 mm tief sein muss. Die Durchgangsbohrungen sollen mind. Ø22 mm betragen. Zur Steinstufen Montage ist eine spezielle Schleifvorrichtung für die erstellung eines Rundgewinde in der Stufe notwendig.
Oberflächenveredelung
Alle Bolzen haben verzinkte Schrauben. Altkupfer und Altmessing sind pulverbeschichtet und haben keine Zierkappen.
mit Zierkappe: verchromt, schwarz, vergoldet, weiß, vernickelt, Mattchrom, Mattnickel, RAL-Farben, Edelstahl V2A,
ohne Zierkappe: verzinkt, Altkupfer, Altmessing
Einsatzbereich
Dieser Bolzen eignet sich für Innenbereich. Für den Außenbereich bitten wir den TREPPENBOLZEN Typ 18 in EDELSTAHL V4A an

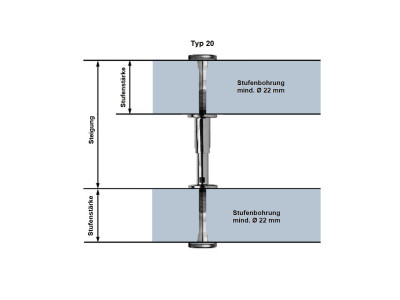

Für Geländer Montage bitte den Bolzen Typ 20 mit Geländeranschuss bestellen.
Anwendungen
Einbolzentreppe WE1 wandeingebunden
Zweibolzentreppe WE2 wandfrei mit je einem Wandanker je Stufe
Bei Fenstern und Nischen muss konstruktiv eine Abstützung oder Abhängung eingebaut werden. Sinnvoll ist hier eine Hilfswange. An diese werden anschließend die Wandankerwinkel geschraubt.
Sicherheit und Einbau
Die angebotenen Treppenbolzen sind vom Berliner Institut für Bautechnik geprüft und überwacht. MADE IN GERMANY. Beachten Sie bei der Treppenplanung die entsprechenden DIN und EN-Normen sowie beim Einbau unbedingt die Bestimmungen der allgemeinen bauaufsichtlichen Zulassungen.
Die Schrauben mit 30 Nm anziehen
Wichtig: Der Einbau der Treppe nach Angaben der entsprechenden Zulassung darf nur durch fachkundige Personen erfolgen, die ausreichend geschult und bevollmächtigt sind. Ohne Bevollmächtigung ist die Verwendung der Zulassung nicht möglich.
Bitte die Verfügbarkeit für die folgenden Veredelungen vor der Bestellung prüfen:
verzinkt, vergoldet, altkupfer, altmessing, mattchrom, mattnickel
RAL-Farben beschichtet muss mit längeren Lieferzeiten gerechnet werden
Für weitere Fragen verwenden Sie bitte das Kontaktformular oder rufen Sie uns an. Wir helfen Ihnen gerne weiter.

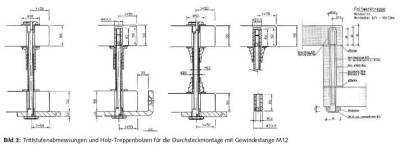

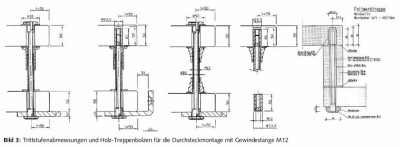

Tipp: "Durchsteckmontage" - Die Treppenbolzen für Holztreppen haben eine durchgängige Gewindestange M12. Damit können diese als „Durchsteckmontage" sehr einfach montiert werden. Das spart Zeit bei der Montage. Außerdem können die Treppenbolzen von nur einer Seite (z.B: nach der ersten Heizperiode) nachgezogen werden.
Zur Montage der Ankerhülse ist eine Sacklochbohrung von Ø23,5 mm notwendig, die mind. 50 mm tief sein muss. Die anderen Bohrungen sollen mind. Ø22 mm, max. Ø25 mm betragen.
Lieferumfang:
- Bolzen Typ 26 in gewählter Ausführung. Die notwendige Ankerhülse ist separat zu bestellen
- 1 Schraube

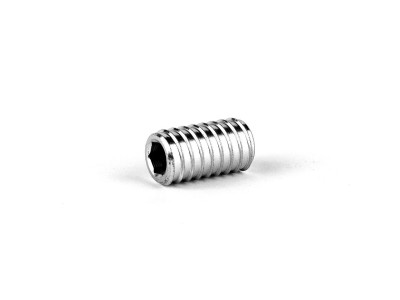

- 1 Gewindestift
- 1 Dämmplätchen
- 1 Zierkappe
