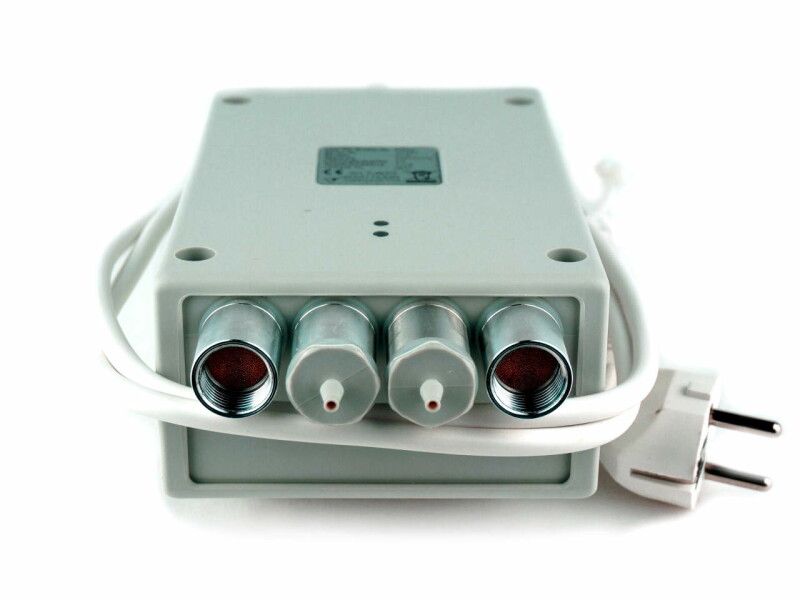

Erich Huber Luftdruckwächter P4 Standard Typ1

Luftdruckwächter P4 Std Standard Typ 1

Artikelnummer: 91004-1
GTIN: 4260439220011
Kategorie: Lüftung
Hersteller: Erich Huber GmbH

Der Luftdruckwächter P4 STD mit DIBt Zulassung und TÜV Zertifikat wird mit einem 6m Luftschlauch, Sturmschutzdose und einer Windschutzdose ausgeliefert.

Montageort

482,08 €

inkl. 19% USt. , zzgl. (DE 6,90EUR (2-3 Tage) VKW)

Alter Preis: 524,00 €

Rabatt: 8%

empfohlener Verkaufspreis: 529,00 €

(Sie sparen 8.87%, also 46,92 €)

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Die Vorteile der Erich Huber Luftdruckwächter P4 Std Standard Typ 1 auf einen Blick

Gefährlicher Unterdruck wird mit dem Luftdruckwächter P4 Std Standard Typ1 sicher erkannt
Einfache Montage mit der beigefügten Erich Huber Montageanleitung durch Schukosteckdose
Hohe Sicherheit durch selbst überprüfenden, redundant aufgebauten Sicherheitskreis
Gleichzeitiger Betrieb einer Feuerung und einer Ablufteinrichtung ohne ein bestimmtes Fenster öffnen zu müssen

Wozu dient die P4 Sicherheitseinrichtung
Bei gleichzeitigem Betrieb einer Feuerstätte (z. B. eines Kachelofens) und einer Ablufteinrichtung (z. B. Dunstabzug, Wohnraumbelüftung etc.) im selben Luftverbund, wird dem Raum durch den Kamin der Feuerstätte Luft entzogen. Dadurch entsteht ein gefährlicher Unterdruck. Läuft gleichzeitig eine weitere Ablufteinrichtung oder eine Dunstabzugshaube in der Küche, kann sich die Strömungsrichtung der Abgase im Kamin umkehren und die giftigen Abgase gelangen in den Wohnraum. Zahlreiche Unfälle haben deshalb in Deutschland zu einem Verbot von absaugenden Anlagen geführt, wenn diese gleichzeitig mit Feuerstätten betrieben werden. Nach §4 der MFeuV (Musterfeuerschutzverordnung) ist ein gemeinsamer Betrieb von Luftabsaugenden Anlagen nur mit bauaufsichtlich zugelassenen Sicherheitseinrichtungen möglich.

Die Lösung und Funktionsweise des Systems:
Der TÜV geprüfte Erich Huber Luftdruckwächter P4 STD Drucküberwachung ist eine Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer raumluftabhängigen Feuerstätte in Verbindung mit einer Lüftungsanlage ermöglicht. Sollte der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinken, verhindert der P4, dass ein an dieser Sicherheitseinrichtung angeschlossenes Gerät weiter betrieben werden kann.

Wo wird der Luftdruckwächter montiert:
Vorzugsweise wird das P4-Gehäuse in dem zu überwachenden Raum angebracht. Das P4 Gerät lässt sich aber auch in einem anderen Raum bzw. in einem Schrank oder einer Deckenverkleidung etc. montieren. Dafür muss die Luftzufuhr der Innenluft (Luft des zu überwachenden Raumes) über zwei zusätzliche Luftschläuche stattfinden. Die beiden Luftschläuche werden hierbei mittels Anschlussnippel an den beiden Filtern für den Innendruck befestigt. Die beiden anderen Seiten der Luftschläuche enden (z. B. an einer zusätzlichen Windschutzdose oder weiterem Zubehör) in dem Raum der überwacht werden soll.

Bitte beachten Sie: Bei der Auswahl Montage in einem anderen Raum werden zusätzlich zum Lieferumfang 2 weitere Anschlussnippel mit Dichtringen geliefert bzw. je nach Einbausituation- Entfernung werden weitere Schläuche und Zubehör benötigt.

Als Option erhältlich:
Zum automatischen Öffnen eines Fensters oder zum Aktivieren einer anderen automatischen Luftversorgung bieten wir den Luftdruckwächter P4 SIG Typ 2, die P4 Multi sowie die ZP4 Rauchzugwächter Serie an.

Prüfungen und Zulassung:
Das EU-Patent Luftdruckwächter P4 ist TÜV geprüft nach DIN 18841:2005-12, sowie geprüft nach DVGW-VP121, besitzt die Allgemeine bauaufsichtliche Zulassung Z-85.1-3 und das CE-Zeichen.

Lieferumfang:

Luftdruckwächter P4 Standard Typ1

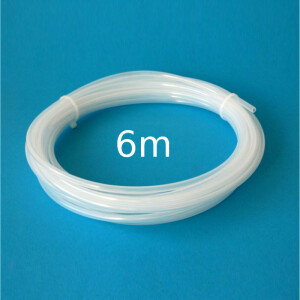

6m Luftschlauch

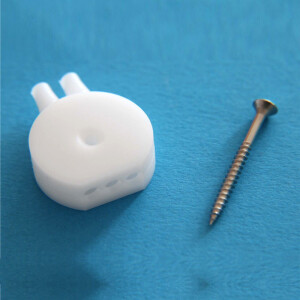

Windschutzdose zweiteilig

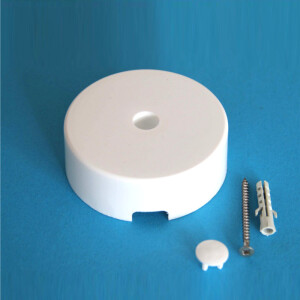

Sturmschutzdose für Windschutzdose
Bedienungs- und Montageanleitung
Steckerauszugssicherung (Schutzbügel)
Befestigungsschrauben und Dübel
Luftanschlussnippel mit Dichtringe (bei Montageort "im anderen Raum")

Montageart:	Aufputz
Geräteanschluss:	1
Netzspannung:	230V
Frequenz:	50Hz
Leistungsaufnahme:	2W
Anschlussleistung max:	400W
Anschlussart:	Schukosteckdose 220V
Signalausgang:	nein
Schnelltest:	nein
Temperatur Sensor Anschluss:	nein
Außenmaße in cm:	11x24x6
DIBt:	ja
TÜV:	ja
DVGW VP 121 Prüfung:	ja
CE-Zeichen:	ja
Display:	nein
Versandgewicht:	1,00 kg
Artikelgewicht:	1,00 kg

Luftdruckwächter P4

Vor der Bestellung:

Prüfen Sie die Anzahl der Abluftgeräte im Raumluftverbund
(Dunstabzugshaube, Bad-Ventilator, Wäschetrockner, Staubsaugeranlage, Lüftungsanlage…)

Anschließend können Sie unter der Kategorie Luftdruckwächter Auswahlhilfe den idealen Luftruckwächter für Ihre individuele Gerätekostelation ausuchen

Wenn Sie eine Lüftungsanlage haben, prüfen Sie folgende Punkte:

- Sie haben eine dezentrale Abluftanlage, empfehlen wir ein Gerät mit Temperatursensor einzusetzen
- Sie haben eine dezentrale Zu- und Abluftanlage prüfen Sie ob Zu- und Abluft getrennt angesteuert werden kann*, falls nicht, empfehlen wir ein Gerät mit Temperatursensor einzusetzen.
- Sie haben eine zentrale Lüftungsanlage mit passiver Belüftung: Wir empfehlen ein Gerät mit Temperatursensor einzusetzen
- Sie haben eine zentrale Lüftungsanlage mit kontrollierter Be- und Entlüftung prüfen Sie ob Zu- und Abluft getrennt angesteuert werden kann*, falls nicht, empfehlen wir ein Gerät mit Temperatursensor einzusetzen.

* alle P4/ZP4, ausgenommen P4 Standard, geben ein voreilendes Signal aus. Bitte wenden Sie sich an den Hersteller Ihrer Lüftungsanlage zur Prüfung der Umsetzung.

Montagehinweise:

Montage des P4 vorzugsweise im zu überwachenden Raum
Position des P4 idealerweise so wählen, dass die Schläuche nach außen einfach verlegt werden können
Schläuche in der Außenwand mit Gefälle nach außen verlegen (Kondenswasser) - Windschutzdose und Sturmschutzdose außen fest anbringen
Die Bohrungen der Windschutzdose müssen nach unten zeigen
Position Windschutzdose nicht in der Nähe von Fenster, Türen, Lüftungsöffnungen etc. Position P4 bei Messung über die Öffnungen der Abdeckplatte nicht in der Nähe von Fenster, Türen, Lüftungsöffnungen etc. wählen, auf mögliche Thermik des Ofens, Kühlschrank etc. achten. zugluftfrei!
P4 nicht hinter Schränken, Sofas, Bücherregalen o.ä. montieren
Verlegung der Schläuche parallel und gleich lang, max. Schlauchlänge: 10 m
Schläuche dürfen nicht geknickt werden! Kleinster Biegeradius ca. 4 cm, bei engeren Umlenkungen ein Winkelstück (Art.-Nr. 302335) verwenden.

Zusätzliche Hinweise für die Montage außerhalb des zu überwachenden Raumes:

Gerät vorbereitet für Innenmessung bestellen (SET P4-Multi Innenmessung, Art.-Nr. 940151)
Prüfen wieviel zusätzlicher Schlauch benötigt wird (Verlegeweg doppelt!) – max. Schlauchlänge 10 m
Werden Schlauchverbinder und/oder Winkelstücke benötigt?
