Luftdruckwächter P4 Funk AP Aufputz

Artikelnummer: 91045

Kategorie: Luftdruckwächter - P4 Multi


1.040,00 €

inkl. 19% USt., zzgl. Versand (DE kostenlos)

Lieferzeit: 1 - 3 Tage



Beschreibung

Der Luftdruckwächter P4 FUNK Aufputz mit DIBt Zulassung und TÜV Zertifikat.

Die Vorteile der Erich Huber Sicherheitseinrichtung auf einen Blick:

Gefährlicher Unterdruck wird sicher erkannt
Hohe Sicherheit durch selbst überprüfenden, redundant aufgebauten Sicherheitskreis
Gleichzeitiger Betrieb einer Feuerung und einer Ablufteinrichtung ohne ein bestimmtes Fenster öffnen zu müssen
Mehrgeräteanschluss über Klemmen
Anschlussleistung 2 x 2,5 KW
Aktivschaltung mit Temperaturüberwachung des Ofens
Signalausgang zur Einleitung einer Gegenmaßnahme z.B. automatisches Öffnen eines Fensters

Wozu dient die P4 Sicherheitseinrichtung:

Bei einem gleichzeitigen Betrieb einer Feuerstätte (z.B. eines Kachelofens) und einer Ablufteinrichtung (z.B. Dunstabzug, Wohnraumbelüftung etc.) im selben Luftverbund, wird dem Raum durch den Kamin der Feuerstätte Luft entzogen. Dadurch entsteht ein gefährlicher Unterdruck. Läuft gleichzeitig eine weitere Ablufteinrichtung oder eine Dunstabzugshaube in der Küche, kann sich die Strömungsrichtung im Kamin ändern. Dadurch strömen giftige Abgase in den Wohnraum. Zahlreiche Unfälle haben deshalb in Deutschland zu einem Verbot von absaugenden Anlagen geführt, wenn diese gleichzeitig mit Feuerstätten betrieben werden. Nach §4 der MFeuV (Musterfeuerschutzverordnung) ist ein gemeinsamer Betrieb von Luftabsaugenden Anlagen nur mit bauaufsichtlich zugelassenen Sicherheitseinrichtungen möglich.

Die Lösung und Funktionsweise des Systems:

Der TÜV-Geprüfte Erich Huber Luftdruckwächter P4 Multi ist eine Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer raumluftabhängigen Feuerstätte in Verbindung mit einer Lüftungsanlage ermöglicht. Sollte der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinken, verhindert der P4, dass ein an dieser Sicherheitseinrichtung angeschlossenes Gerät weiter betrieben werden kann.
Mit dem P4 FUNK erfolgt die Übermittlung des Betriebszustands des Ofens zum Basisgerät kabellos per Funk.
Ein Temperaturfühler am Ofen detektiert, ob der Ofen beheizt ist.
Erst dann kann der  Luftdruckwächter eine Sicherheitsabschaltung bei einem gegebenen Unterdruck ausführen.
Das kleine Funkmodul am Ofen an dem der Temperaturfühler angeschlossen wird,
sendet  die Information zur Basisstation ( Luftdruckwächter mit LC-Display ), die sich z.B. im Technikraum im Haus befindet.

Wo wird der Luftdruckwächter montiert:

Vorzugsweise wird das Gerät in dem zu überwachenden Raum angebracht. Es ist aber auch möglich es in einem anderen Raum bzw. in einem Schrank oder einer Deckenverkleidung etc. zu montieren. Dafür muss die Luftzufuhr der Innenluft (Luft des zu überwachenden Raumes) über zwei zusätzliche Luftschläuche stattfinden.
Prüfungen und Zulassung:
Das EU-Patent Luftdruckwächter P4 ist TÜV-Geprüfte nach DIN 18841:2005-12, sowie geprüft nach DVGW-VP121, besitzt die Allgemeine bauaufsichtliche Zulassung Z-85.1-3 und das CE-Zeichen.

Lieferumfang:

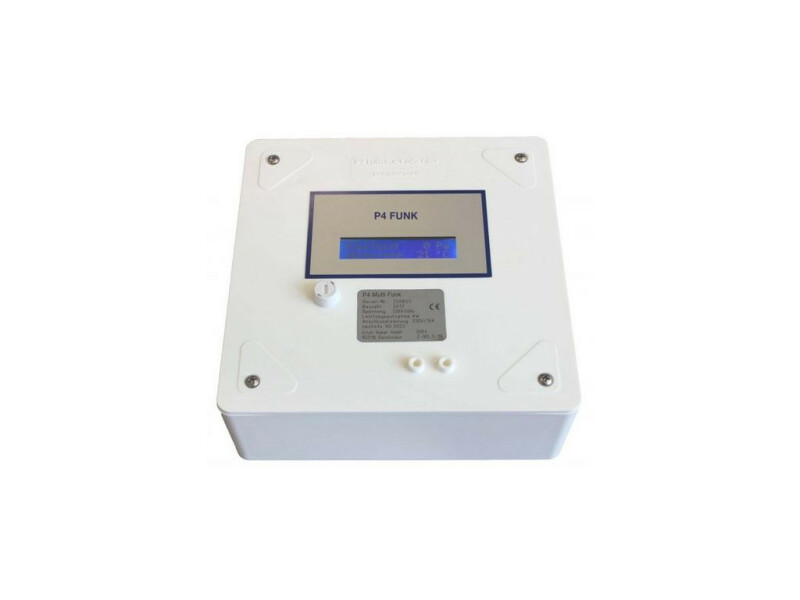

  • Luftdruckwächter P4 FUNK AP komplett mit:
  • Frontplatte mit LC-Display, 2-zeilig
  • HINWEIS: vorbereitet für Innenmessung (Montage in einem anderen Raum)
  • Schmelzsicherung
  • 6m Luftschlauch
  • Windschutzdose (2-teilig)
  • Sturmschutzdose
  • Befestigungsmaterial

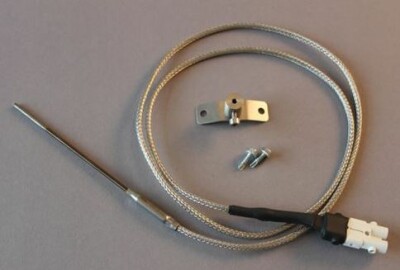

  • Temperatursensor (Eintauchfühler), Kabellänge ummantelt ca. 1 Meter,
  • Fühlerhalter und Befestigungsmaterial
  • Funkmodul mit Unterputzdose und Batterie CR2477N

Montageart: Aufputz
Geräteanschluss: 2
Netzspannung: 230V
Frequenz: 50Hz
Leistungsaufnahme: 4W
Anschlussleistung max: 2 x 2,5KW
Anschlussart: Klemme potenzialfrei
Signalausgang: ja
Schnelltest: ja
Temp. Sensor Anschluss: ja
Außenmaße in cm: 18x18x7
DIBt: ja
TÜV: ja
DVGW VP 121 Prüfung: ja
CE-Zeichen: ja
Display: nein

Lieferumfang

Lieferumfang:  Luftdruckwächter P4 Multi AP, 6m Luftschlauch, Windschutzdose, Sturmschutzdose für Windschutzdose
