Rauchzugwächter ZP4 UP Klemmkasten Display HOME-DESIGN

Rauchzugwächter ZP4 UP Klemmkasten Display HOME-DESIGN

Artikelnummer: 91036-B
Kategorie: Lüftung
Hersteller: Erich Huber GmbH

Der Rauchzugwächter ZP4 Hohlraum DISPLAY HOME-DESIGN mit DIBt Zulassung und TÜV Zertifikat wird mit einem 3m Silikonschlauch, Rauchrohradapter und Temperatursensor ausgeliefert.

>> Luftdruckwächter Auswahlassistent

939,00 €

inkl. 19% USt. , zzgl. (DE 6,90EUR)

Alter Preis: 1.039,00 €

sofort lieferbar
Lieferzeit: 1 - 3 Werktage Versandinfo

Die Vorteile der Erich Huber Sicherheitseinrichtung auf einen Blick

Gefährlicher Unterdruck wird sicher erkannt

Hohe Sicherheit durch selbst überprüfenden redundant aufgebauten Sicherheitskreis

Gleichzeitiger Betrieb einer Feuerung und einer Ablufteinrichtung ohne ein bestimmtes Fenster öffnen zu müssen

3 Gehäusevarianten: AP, UP und UP-Hohlraumdose

Mehrgeräteanschluss über Klemmen

Anschlussleistung 3 x 2,5 KW

Aktivschaltung mit Temperaturüberwachung des Ofens

Signalausgang zur Einleitung einer Gegenmaßnahme z.B. automatisches öffnen eines Fensters

Wozu dient die ZP4 Sicherheitseinrichtung

Der ZP4 erlaubt den gleichzeitigen Betrieb einer Feuerung und einer Ablufteinrichtung wie Abzugshauben, Wohnraumbelüftungen, Lüftungsanlagen, Ablufttrockner etc. Ein gleichzeitiger Betrieb einer Feuerstätte (z.B. eines Kachelofens) und einer Ablufteinrichtung (z.B. Dunstabzug, Wohnraumbelüftung etc.) im selben Luftverbund führt zu einem gefährlichen Unterdruck: Der Kamin der Feuerstätte entzieht dem Raum Luft. Läuft gleichzeitig ein Dunstabzug in der Küche oder eine andere Ablufteinrichtung, kann sich die Strömungsrichtung im Kamin umkehren. Die Folge: Giftige Abgase gelangen in den Wohnraum. Zahlreiche Unfälle haben deshalb in Deutschland zu einem Verbot von absaugenden Anlagen geführt, wenn diese gleichzeitig mit Feuerstätten betrieben werden.

Die Lösung und Funktionsweise des Systems

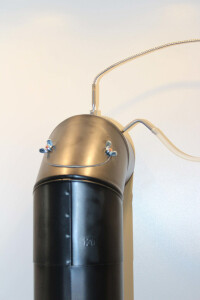

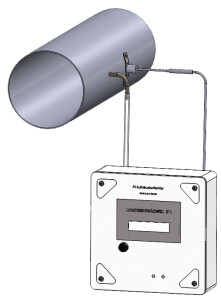

Der Rauchzugwächter ZP4 ist eine TÜV-geprüfte Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer Lüftungsanlage in Verbindung mit einer raumluftabhängigen Feuerstätte ermöglicht. Der Differenzdruckschalter vergleicht den Druck im Rauchrohr gegenüber dem Aufstellraum des Ofens. Sollte der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinken, verhindert der ZP4, dass ein an dieser Sicherheitseinrichtung angeschlossenes Gerät weiter betrieben werden kann. Der Temperatursensor wird lt. Anleitung am Abgasrohr montiert und sorgt dafür, dass die Sicherheitsabschaltung des Wächters wird erst aktiv, wenn eine Temperatur von 45°C erreicht wird.

Wo wird der Rauchzugwächter ZP4 Display HOME-DESIGN montiert

Vorzugsweise wird der ZP4 in der Nähe der Feuerstätte in dem zu überwachenden Raum angebracht.

Prüfungen und Zulassung:

Das EU-Patent Rauchzugwächter ZP4 ist TÜV-Geprüfte nach DIN 18841:2005-12, sowie geprüft nach DVGW-VP121, besitzt die Allgemeine bauaufsichtliche Zulassung Z-85.1-3 und das CE-Zeichen.

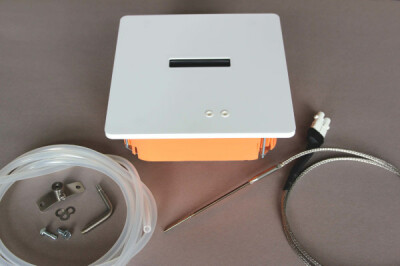

Lieferumfang:

Rauchzugwächter ZP4 UP Klemmkasten Display Ausführung HOME-DESIGN

3m Silikonschlauch

Rauchrohradapter

Temperatursensor (Eintauchfühler)

Bedienungs- und Montageanleitung

Befestigungsschrauben und Dübel

Netzspannung:	230V
Frequenz:	50Hz
Außenmaße in cm:	18x18x7
DIBt:	ja
TÜV:	ja
DVGW VP 121 Prüfung:	ja
CE-Zeichen:	ja

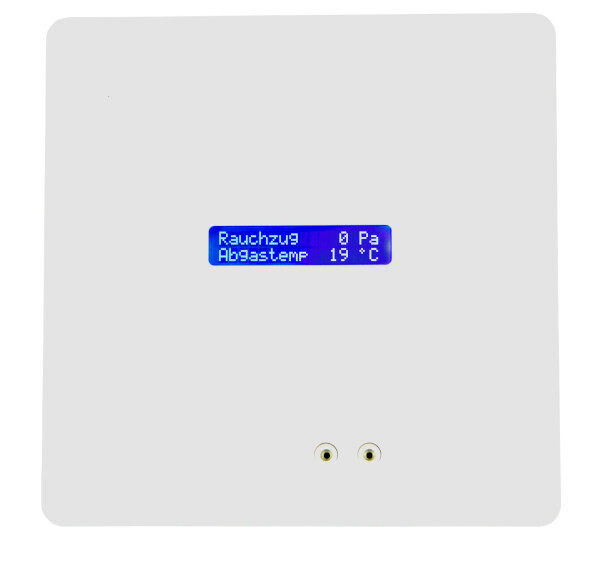

Display:	ja
Geräteanschluss:	1
Temperatursensor im Set:	ja
Leistungsaufnahme:	4W
Anschlussleistung max:	2 x 2,5KW
Anschlussart:	Klemme potenzialfrei
Signalausgang:	ja
Schnelltest:	ja
Temperatur Sensor Anschluss:	ja
Montageart:	Unterputz-Klemmkasten Home Design
Versandgewicht:	1,20 kg
Artikelgewicht:	0,74 kg
Abmessungen ( Länge × Breite × Höhe ):	30,00 × 20,00 × 17,00 cm
