Die Vorteile der Erich Huber Sicherheitseinrichtung auf einen Blick
- Gefährlicher Unterdruck wird sicher erkannt
- Hohe Sicherheit durch selbst überprüfenden redundant aufgebauten Sicherheitskreis
- Gleichzeitiger Betrieb einer Feuerung und einer Ablufteinrichtung ohne ein bestimmtes Fenster öffnen zu müssen
-
3 Gehäusevarianten: AP, UP und UP-Hohlraumdose
- Mehrgeräteanschluss über Klemmen
- Anschlussleistung 3 x 2,5 KW
- Aktivschaltung mit Temperaturüberwachung des Ofens
- Signalausgang zur Einleitung einer Gegenmaßnahme z.B. automatisches öffnen eines Fensters
Wozu dient die P4 Sicherheitseinrichtung Der ZP4 erlaubt den gleichzeitigen Betrieb einer Feuerung und einer Ablufteinrichtung wie Abzugshauben, Wohnraumbelüftungen, Lüftungsanlagen, Ablufttrockner etc. Ein gleichzeitiger Betrieb einer Feuerstätte (z.B. eines Kachelofens) und einer Ablufteinrichtung (z.B. Dunstabzug, Wohnraumbelüftung etc.) im selben Luftverbund führt zu einem gefährlichen Unterdruck: Der Kamin der Feuerstätte entzieht dem Raum Luft. Läuft gleichzeitig ein Dunstabzug in der Küche oder eine andere Ablufteinrichtung, kann sich die Strömungsrichtung im Kamin umkehren. Die Folge: Giftige Abgase gelangen in den Wohnraum. Zahlreiche Unfälle haben deshalb in Deutschland zu einem Verbot von absaugenden Anlagen geführt, wenn diese gleichzeitig mit Feuerstätten betrieben werden.

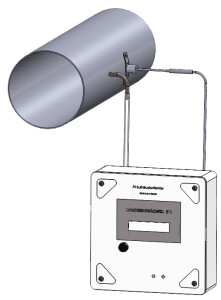

Die Lösung und Funktionsweise des Systems Der Rauchzugwächter ZP4 ist eine TÜV-geprüfte Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer Lüftungsanlage in Verbindung mit einer raumluftabhängigen Feuerstätte ermöglicht. Der Differenzdruckschalter vergleicht den Druck im Rauchrohr gegenüber dem Aufstellraum des Ofens . Sollte der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinken, verhindert der ZP4, dass ein an dieser Sicherheitseinrichtung angeschlossenes Gerät weiter betrieben werden kann. Der Temperatursensor wird lt. Anleitung am Abgasrohr montiert und sorgt dafür, dass die Sicherheitsabschaltung des Wächters wird erst aktiv, wenn eine Temperatur von 45°C erreicht wird.
Wo wird der Rauchzugwächter ZP4 Display montiert Vorzugsweise wird der ZP4 in der Nähe der Feuerstätte in dem zu überwachenden Raum angebracht.
Prüfungen und Zulassung Das EU-Patent Rauchzugwächter ZP4 ist TÜV-Geprüfte nach DIN 18841:2005-12, sowie geprüft nach DVGW-VP121, besitzt die Allgemeine bauaufsichtliche Zulassung Z-85.1-3 und das CE-Zeichen.

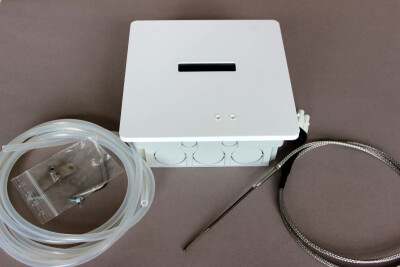

Lieferumfang:

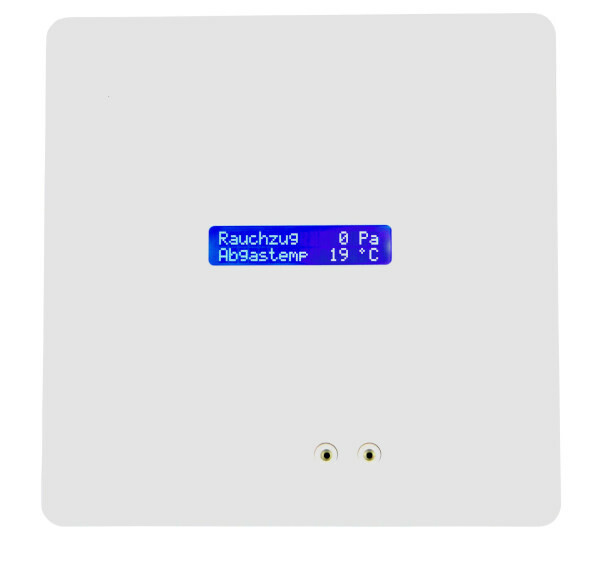

- Rauchzugwächter ZP4 UP Unterputz Display Ausführung HOME-Design
- 3m Silikonschlauch

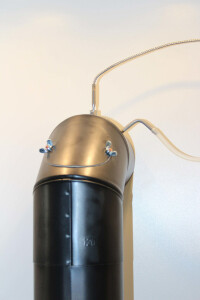

- Rauchrohradapter
- Temperatursensor (Eintauchfühler)
- Bedienungs- und Montageanleitung
- Befestigungsschrauben und Dübel
