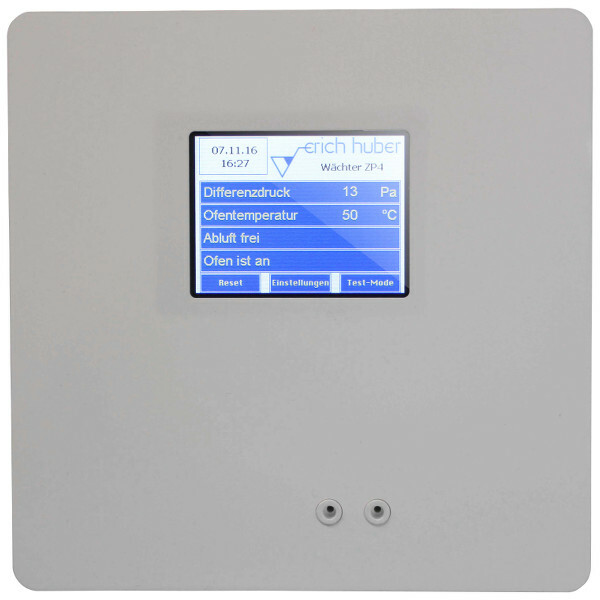

Rauchzugwächter ZP4 PLUS UP Unterputz Touch Display

Artikelnummer: 91043

  • Rauchzugwächter ZP4 Plus UP Unterputz Touch Display
  • 3m Silikonschlauch
  • Rauchrohradapter
  • Temperatursensor (Eintauchfühler)
  • Bedienungs- und Montageanleitung
  • Befestigungsschrauben und Dübel

Kategorie: Rauchzugwächter - ZP4


1.152,10 €

inkl. 19% USt., zzgl. Versand (DE kostenlos)

UVP des Herstellers: 1.195,00 €
(Sie sparen 3.59%, also 42,90 €)

Lieferzeit: 1 - 3 Tage



Beschreibung

Vorteile von Erich Huber ZP4 Rauchzugwächter PLUS auf einen Blick

  • Benutzerfreundliches Bedienbares Interaktives Touchdisplay
  • Moderne Datum und Uhrzeit Anzeige im Standby-Modus
  • Anzeige von Differenzdruck, Abgastemperatur, Anlagestatus, Fehlermeldungen
  • Hohe Sicherheit durch selbst überprüfenden redundant aufgebauten Sicherheitskreis
  • Gleichzeitiger Betrieb einer Feuerung und einer Ablufteinrichtung ohne ein bestimmtes Fenster öffnen zu müssen
  • 2 Gehäusevarianten: AP und UP
  • Mehrgeräteanschluss für Ablufteinrichtungen
  • Anschlussleistung 3 x 2,5 KW
  • Automatische Aktivschaltung beim Betreiben der Feuerstelle
  • Signalausgang zur Einleitung einer Gegenmaßnahme
  • Schnelltestmodus

Wozu dient die ZP4 PLUS Sicherheitseinrichtung:

Der ZP4 Plus erlaubt den gleichzeitigen Betrieb einer Feuerung und einer Ablufteinrichtung wie Abzugshauben, Wohnraumbelüftungen, Lüftungsanlagen, Ablufttrockner etc. Ein gleichzeitiger Betrieb einer Feuerstätte (z.B. eines Kachelofens) und einer Ablufteinrichtung (z.B. Dunstabzug, Wohnraumbelüftung etc.) im selben Luftverbund führt zu einem gefährlichen Unterdruck: Der Kamin der Feuerstätte entzieht dem Raum Luft. Läuft gleichzeitig ein Dunstabzug in der Küche oder eine andere Ablufteinrichtung, kann sich die Strömungsrichtung im Kamin umkehren. Die Folge: Giftige Abgase gelangen in den Wohnraum. Zahlreiche Unfälle haben deshalb in Deutschland zu einem Verbot von absaugenden Anlagen geführt, wenn diese gleichzeitig mit Feuerstätten betrieben werden.

Die Lösung und Funktionsweise des Systems:

Der Rauchzugwächter ZP4 Plus ist eine TÜV-geprüfte Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer Lüftungsanlage in Verbindung mit einer raumluftabhängigen Feuerstätte ermöglicht. Der Differenzdruckschalter vergleicht den Druck im Rauchrohr gegenüber dem Aufstellraum des Ofens. Sollte der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinken, verhindert der ZP4 Plus , dass ein an dieser Sicherheitseinrichtung angeschlossenes Gerät weiter betrieben werden kann. Der Temperatursensor wird lt. Anleitung am Abgasrohr montiert und sorgt dafür, dass die Sicherheitsabschaltung des Wächters wird erst aktiv, wenn eine Temperatur von 45°C erreicht wird.

Wo wird der Rauchzugwächter ZP4 Plus Display montiert:

Vorzugsweise wird der ZP4 plus in der Nähe der Feuerstätte (Kamin,Ofen) in dem zu überwachenden Raum angebracht.

Prüfungen und Zulassung:

Das EU-Patent Rauchzugwächter ZP4 Plus ist TÜV-Geprüfte nach DIN 18841:2005-12, sowie geprüft nach DVGW-VP121, besitzt die Allgemeine bauaufsichtliche Zulassung Z-85.1-3 und das CE-Zeichen.

Lieferumfang:

  • Rauchzugwächter ZP4 Plus UP Unterputz Touch Display
  • 3m Silikonschlauch
  • Rauchrohradapter
  • Temperatursensor (Eintauchfühler)
  • Bedienungs- und Montageanleitung
  • Befestigungsschrauben und Dübel

Montageart: Unterputz
Geräteanschluss: 3
Netzspannung: 230V
Frequenz: 50Hz
Leistungsaufnahme: 4W
Anschlussleistung max: 3 x 2,5KW
Anschlussart: Klemme potenzialfrei
Signalausgang: ja
Schnelltest: ja
Temp. Sensor Anschluss: ja
Außenmaße in cm: 16x16x7
DIBt: ja
TÜV: ja
DVGW VP 121 Prüfung: ja
CE-Zeichen: ja
Display: ja

Bewertungen (0)

Durchschnittliche Artikelbewertung

Geben Sie die erste Bewertung für diesen Artikel ab und helfen Sie Anderen bei der Kaufenscheidung:

PDF

Beurteilung BVSchfHwG 2006

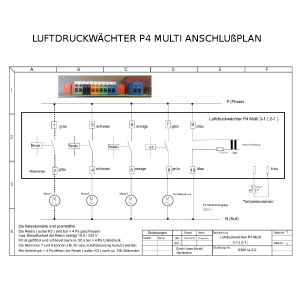

ZP4 Anschlussplan
