Beschreibung

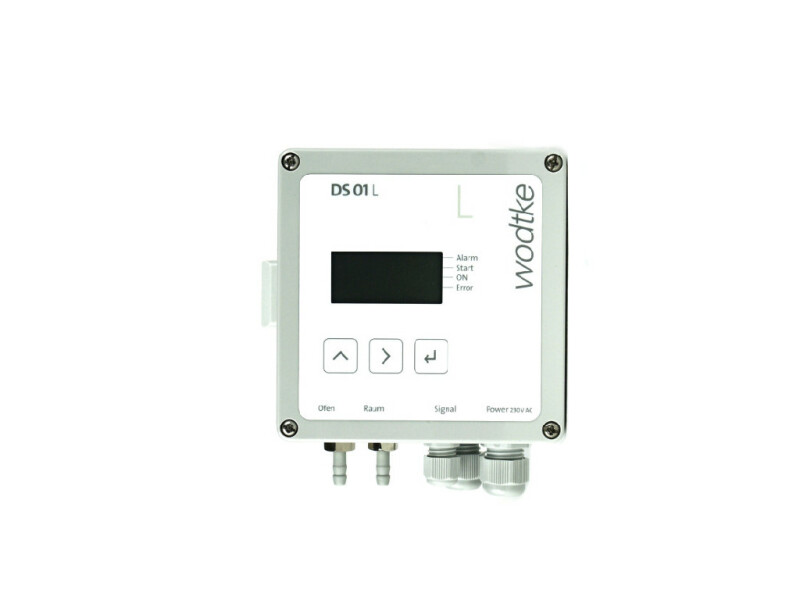

Wodtke Differenzdruck-Controller DS 01 L
für gleichzeitigen Betrieb von Feuerstäten für Stückholz und Lüftungsanlagen
Der WODTKE Differenzdruck-Controller DS 01L überwacht raumluftabhängige Feuerstätten für feste Brennstoffe und Ablufteinrichtungen und erlaubt deren gleichzeitigen Betrieb ohne ein bestimmtes Fenster öffnen zu müssen.
Der DS 01 überwacht den Unterdruck im Rauchrohr/Schornstein gegenüber dem Aufstellraum der Feuerstätte. Die Spannungsversorgung für den Abluftventilator wird unterbrochen falls die Druckdifferenz <1 Pa erreicht. Der integrierte Prozessor im DS 01 schaltet die Abluftvorrichtung ab. Die intelligente Software DS 01 korrigiert automatisch die etwaigen Störeinflüsse durch Windböen oder vom Öffnen und Schließen von Fenstern ausgehen (Glättungszeit).
Automatikreset- automatische Wiederinbetriebnahme der Lüftungsanlage nach Störfall
Technische Daten:
Aufputz - Wandaufbaugehäuse 120 x 120 x 75 mm
LCD-Display
2 x Druckanschlusstüllen für Schlauch Nennweite 5 mm
1 x Kontakteingang (Öffner potenzialfrei) für Startsignal
1 x Schaltausgang (Relais-Kontakt) max. 2A
1 x Eingang Versorgungsspannung 230 V (AC)/50 Hz
Nennmessbereich -50 bis +50 PA
Leistungsaufnahme max. 3W
Betriebstemperatur 0...60°C
Lagertemperatur -10...70 °C
Elektrischer Anschluss Ø 2,5 mm
Schutzart IP 54
CE-Kennzeichnung
TÜV- geprüft
Allgemeine bauaufsichtliche Zulassung Z-85.1-2 (Gleichzeitiger Betrieb mit einer Lüftungsanlage)
Lieferumfang:
- Differenzdruck Controller DS 01 L (Artikelnummer: 095347)
- Montageanleitung für den Fachbetrieb
- Bedienungsanleitung für den Benutzer
