Der Treppenbolzen Typ 24

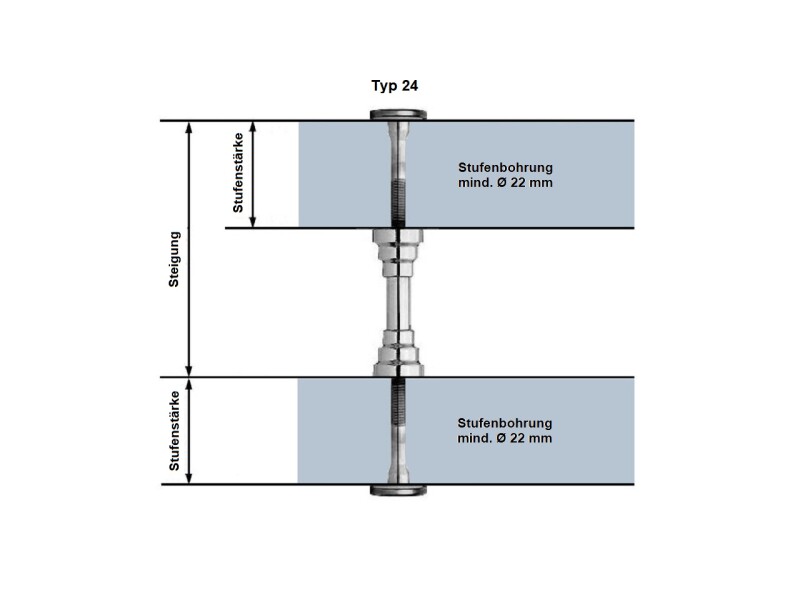

SteigungSteigungMögliche Steigung - Standardbolzen - 15,5 - 19,5 cm bei Stufenstärke 6cm
Andere Steigungen auf AnfrageStufenstärke
Steinstufen mind. 6,2cm (3+3 verklebt)
Holzstufen mind. 5,5cm
WICHTIG: Bitte tragen Sie bei der Bestellung die Steigung sowie die Stufenstärke in den dafür vorgesehenen Feldern ein. Dadurch erhalten Sie den für Ihre Treppe richtigen Treppenbolzen mit den auf Ihr Treppenprojekt abgestimmten Maßen
Der Bolzen Typ 24 ist für folgendes Stufenmaterial geeignet
- Granit
- Kunststein
- Marmor
- Holz
- Glas
Stufenbohrung
alle Bohrungen mind. Ø22 mm

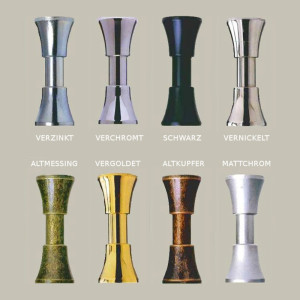

Oberflächenveredelung
Alle Bolzen haben verzinkte Schrauben. Altkupfer und altmessing sind pulverbeschichtet und haben keine Zierkappen.
mit Zierkappe: verchromt, schwarz, vergoldet, weiß, vernickelt, Mattchrom, Mattnickel, RAL-Farben, Edelstahl V2A,
ohne Zierkappe: verzinkt, Altkupfer, Altmessing
Einsatzbereich
Dieser Bolzen eignet sich für INNEN, Für den Außenbereich bitten wir den TREPPENBOLZEN Typ 18 in EDELSTAHL V4A an
Anwendungen
Einbolzentreppe WE1 wandeingebunden
Zweibolzentreppe WE2 wandfrei mit je einem Wandanker je Stufe
Bei Fenstern und Nischen muss konstruktiv eine Unterstützung oder Abhängung eingebaut werden.Sinnvoll ist hier eine Hilfswange. An diese werden anschliessend die Wandankerwinkel geschraubt.
Sicherheit und Einbau
Die angebotenen Treppenbolzen sind vom Berliner Institut für Bautechnik geprüft und überwacht. MADE IN GERMANY. Beachten Sie bei der Treppenplanung die entsprechenden DIN und EN-Normen sowie beim Einbau unbedingt die Bestimmungen der allgemeinen bauaufsichtlichen Zulassungen.
Wichtig: Der Einbau der Treppe nach Angaben der entsprechenden Zulassung darf nur durch fachkundige Personen erfolgen, die ausreichend geschult und bevollmächtigt sind. Ohne Bevollmächtigung ist die Verwendung der Zulassung nicht möglich.
Die Schrauben mit 30 Nm anziehen
!!Bitte die Verfügbarkeit für die folgenden Veredelungen vor der Bestellung prüfen:
verzinkt, vergoldet, altkupfer, altmessing, mattchrom, mattnickel
RAL-Farben beschichtet muss mit längeren Lieferzeiten gerechnet werden
Für weitere Fragen verwenden Sie bitte das Kontaktformular oder rufen Sie uns an. Wir helfen Ihnen gerne weiter.
Tipp:

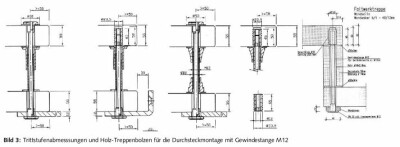

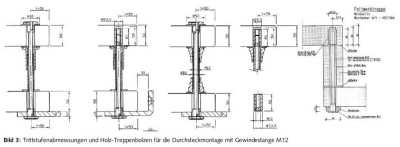

"Durchsteckmontage" - Die Treppenbolzen für Holztreppen haben eine durchgängige Gewindestange M12. Damit können diese als „Durchsteckmontage" sehr einfach montiert werden. Das spart Zeit bei der Montage. Außerdem können die Treppenbolzen von nur einer Seite (z.B: nach der ersten Heizperiode) nachgezogen werden.
Die Bohrung in der Stufe soll mindestens Ø22 mm und max. Ø25 mm betragen. Zur Montage der Ankerhülse ist eine Sacklochbohrung von Ø23,5 mm notwendig, die mind. 50 mm tief sein muss.

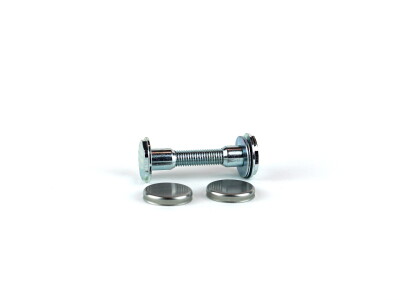

Lieferumfang:
- Bolzen Typ 24 in gewählter Ausführung
- 2 Schrauben
- 2 Dämmplättchen
- 2 Zierkappen
