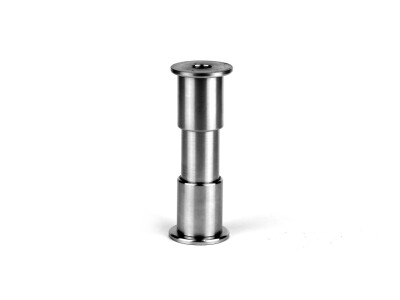

Treppenbolzen Typ 29 mit Schraube, Gewindestift, Dämmplättchen und Zierkappe. Mit oder ohne Scheiben.
Steigung: Mögliche Steigung - Standardbolzen - 16,5 - 19,5 cm bei Stufenstärke 6cm
Andere Steigungen auf Anfrage
Stufenmaterial: Granit, Kunststein, Marmor, Holz, Glas
Für Holzstufen unbedingt die Scheiben mitbestellen. Stufenstärke: Steinstufen mind. 6,2cm (3+3 verklebt), Holzstufen mind. 5,5cm (nach Allgemeine buaufsichtliche Zulassung)

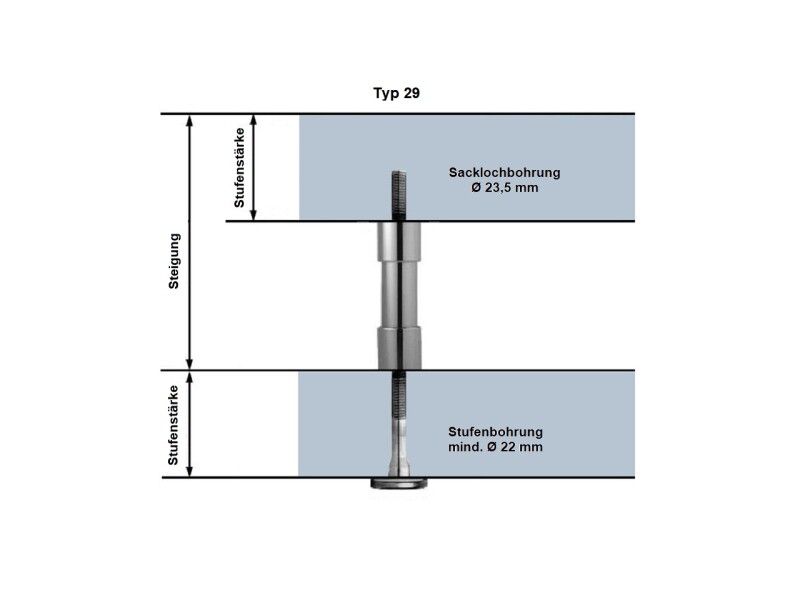

Stufenbohrung: Zur Montage der Ankerhülse (für Stein mit Rundgewinde. spezielle Schleifvorrichtung notwendig):
in Holz ist eine Sacklochbohrung von Ø23,5 mm notwendig, die mind. 50 mm tief sein muss. Die anderen Bohrungen sollen mind. Ø22 mm betragen.
im Stein ist eine Sacklochbohrung von Ø29 mm notwendig, die mind. 50 mm tief sein muss. Die anderen Bohrungen sollen mind. Ø22 mm betragen.
Oberflächenveredelung: verchromt oder Edelstahl V2A. Die Schrauben verzinkt mit Zierkappe Edelstahl oder verchromt.
Einsatzbereich: Dieser Bolzen eignet sich für innen. Für den Außenbereich bitten wir den Treppenbolzen Typ 18 in EDELSTAHL V4A an. Für Holzstufen bitte die Scheiben mitbestellen.

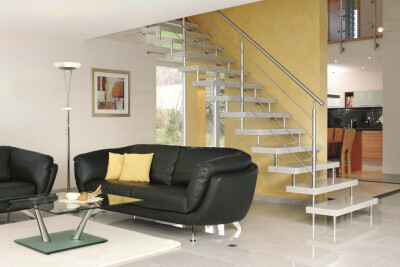

Anwendungen:
- Einbolzentreppe WE1 wandeingebunden
- Zweibolzentreppe WE2 wandfrei mit je einem Wandanker je Stufe
Bei Fenstern und Nischen muss konstruktiv eine Unterstützung oder Abhängung eingebaut werden. Sinnvoll ist hier eine Hilfswange. An diese werden anschließend die Wandankerwinkel geschraubt oder geschweißt.
Sicherheit: Die angebotenen Treppenbolzen sind vom Berliner Institut für Bautechnik geprüft und überwacht. MADE IN GERMANY
Einbau: Beachten Sie bei der Treppenplanung die entsprechenden DIN und EN-Normen sowie beim Einbau unbedingt die Bestimmungen der allgemeinen bauaufsichtlichen Zulassungen.
Die Schrauben mit 30 Nm anziehen
Wichtig: Der Einbau der Treppe nach Angaben der entsprechenden Zulassung darf nur durch fachkundige Personen erfolgen, die ausreichend geschult und bevollmächtigt sind. Ohne Bevollmächtigung ist die Verwendung der Zulassung nicht möglich.
Für weitere Fragen verwenden Sie bitte das Kontaktformular oder rufen Sie uns an. Wir helfen Ihnen gerne weiter.

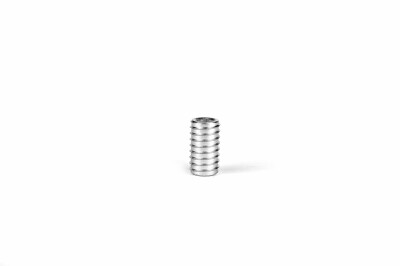

Gewindehülse für Holz- oder Steintreppe bitte separat bestellen

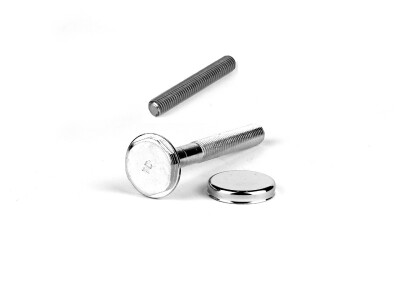

Lieferumfang:
- Bolzen Typ 29 in gewählter Ausführung
- 1 Schraube
- 1 Gewindestift
- 1 Dämmplättchen
- 1 Zierkappe
