Luftdruckwächter P4 Sig im anderen Raum

Artikelnummer: 91004-2-IAR

Der Luftdruckwächter P4 SIG Typ 2 mit Testschalter, DIBt Zulassung und TÜV Zertifikat wird mit einem 6m Luftschlauch, Sturmschutzdose und einer Windschutzdose ausgeliefert.

Kategorie: Luftdruckwächter - P4 Standard

Montageort

559,50 €

inkl. 19% USt., zzgl. Versand (DE kostenlos)

UVP des Herstellers: 588,50 €
(Sie sparen 4.93%, also 29,00 €)

Lieferzeit: 1 - 3 Tage



Beschreibung

Die Vorteile der Erich Huber Sicherheitseinrichtung auf einen Blick:

  • Einfaches prüfen durch Testschalter
  • Gefährlicher Unterdruck wird sicher erkannt
  • Einfache Montage mit der beigefügten Montageanleitung durch Schukosteckdose
  • Hohe Sicherheit durch selbst überprüfenden, redundant aufgebauten Sicherheitskreis
  • Gleichzeitiger Betrieb einer Feuerung und einer Ablufteinrichtung ohne ein bestimmtes Fenster öffnen zu müssen
  • Signalausgang zur Einleitung einer Gegenmaßnahme z.B. automatisches Öffnen eines Fensters

Wozu dient die P4 Sicherheitseinrichtung:

Bei gleichzeitigem Betrieb einer Feuerstätte (z.B. eines Kachelofens) und einer Ablufteinrichtung (z.B. Dunstabzug, Wohnraumbelüftung etc.) im selben Luftverbund, wird dem Raum durch den Kamin der Feuerstätte Luft entzogen. Dadurch entsteht ein gefährlicher Unterdruck. Läuft gleichzeitig eine weitere Ablufteinrichtung oder eine Dunstabzugshaube in der Küche, kann sich die Strömungsrichtung im Kamin ändern. Dadurch strömen giftige Abgase in den Wohnraum. Zahlreiche Unfälle haben deshalb in Deutschland zu einem Verbot von absaugenden Anlagen geführt, wenn diese gleichzeitig mit Feuerstätten betrieben werden. Nach §4 der MFeuV (Musterfeuerschutzverordnung) ist ein gemeinsamer Betrieb von Luftabsaugenden Anlagen nur mit bauaufsichtlich zugelassenen Sicherheitseinrichtungen möglich.

Die Lösung und Funktionsweise des Systems:

Der TÜV-Geprüfte Erich Huber Luftdruckwächter P4 SIG ist eine Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer Raumluft abhängigen Feuerstätte in Verbindung mit einer Lüftungsanlage ermöglicht. Sollte der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinken, verhindert der P4, dass ein an dieser Sicherheitseinrichtung angeschlossenes Gerät weiter betrieben wird.

Wo wird der Luftdruckwächter P4 SIG montiert:

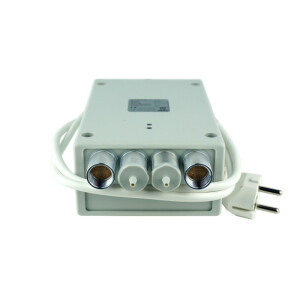

Vorzugsweise wird das P4-Gehäuse in dem zu überwachenden Raum angebracht. Das P4 Gerät lässt sich aber auch in einem anderen Raum bzw. in einem Schrank oder einer Deckenverkleidung etc. montieren. Dafür muss die Luftzufuhr der Innenluft (Luft des zu überwachenden Raumes) über zwei zusätzliche Luftschläuche stattfinden. Die beiden Luftschläuche werden hierbei mittels Anschlussnippel an den beiden Filtern für den Innendruck befestigt. Die beiden anderen Seiten der Luftschläuche enden (z.B. an einer zusätzlichen Windschutzdose oder weiterem Zubehör) in dem Raum der überwacht werden soll.

Bitte beachten Sie: Bei der Auswahl "Montage in einem anderen Raum" werden zusätzlich zum Lieferumfang 2 weitere Anschlussnippel mit Dichtringen  geliefert bzw. je nach Einbausituation- Entfernung werden weitere Schläuche und Zubehör benötigt.

Weitere Geräteausführungen:

Die P4 Multi Serie ermöglicht den Anschluss von bis zu 3 Geräten und ist in 3 Gehäuseausführungen (AP, UP, UP Hohlraum) erhältlich. Bei 1 Gerät lässt sich ebenfalls der Luftruckwächter P4 STD TYP1 verbauen.

Prüfungen und Zulassung:

Das EU-Patent Luftdruckwächter P4 ist TÜV-Geprüft nach DIN 18841 :2005-12, sowie geprüft nach DVGW-VP121, besitzt die Allgemeine bauaufsichtliche Zulassung Z-85.1-3 und das CE-Zeichen.

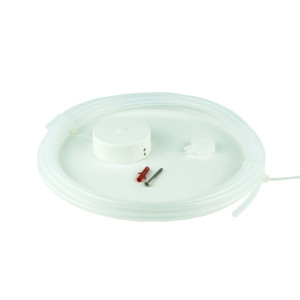

Lieferumfang:

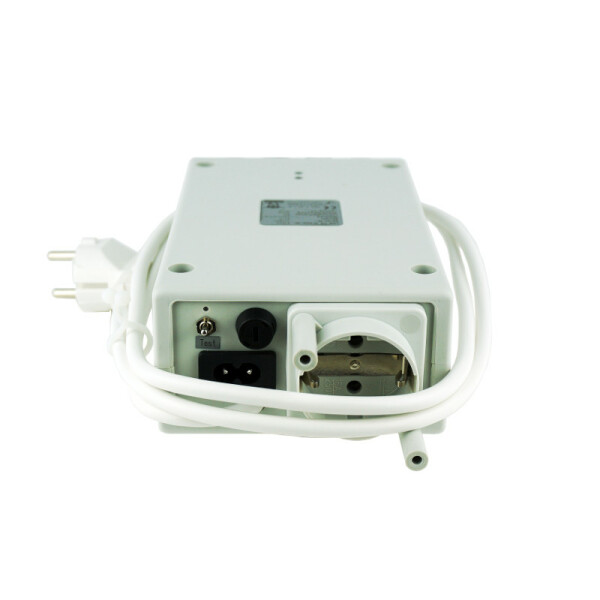

  • Luftdruckwächter P4 Signal Typ2 mit Testschalter

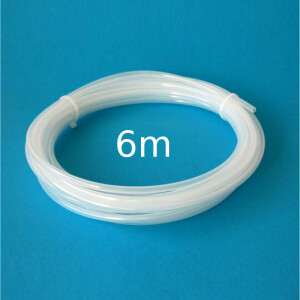

  • 6m Luftschlauch

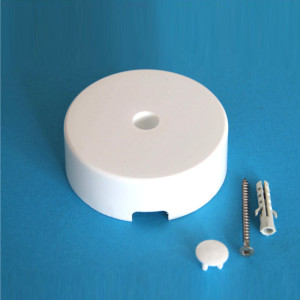

  • Windschutzdose zweiteilig

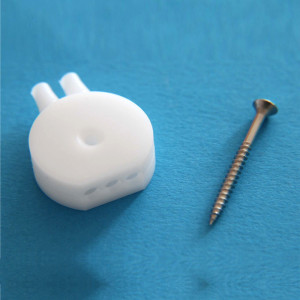

  • Sturmschutzdose für Windschutzdose
  • Bedienungs- und Montageanleitung
  • Steckerauszugssicherung (Schutzbügel)
  • Befestigungsschrauben und Dübel
  • Luftanschlussnippel mit Dichtringe (bei Montageort "im anderen Raum")

Montageart: Aufputz
Geräteanschluss: 1
Netzspannung: 230V
Frequenz: 50Hz
Leistungsaufnahme: 2W
Anschlussleistung max: 400W
Anschlussart: Schukosteckdose 220V
Signalausgang: ja
Schnelltest: ja
Temp. Sensor Anschluss: nein
Außenmaße in cm: 11x24x6
DIBt: ja
DVGW VP 121 Prüfung: ja
CE-Zeichen: ja
Display: nein
