Erich Huber Luftdruckwächter P4 Standard Typ1

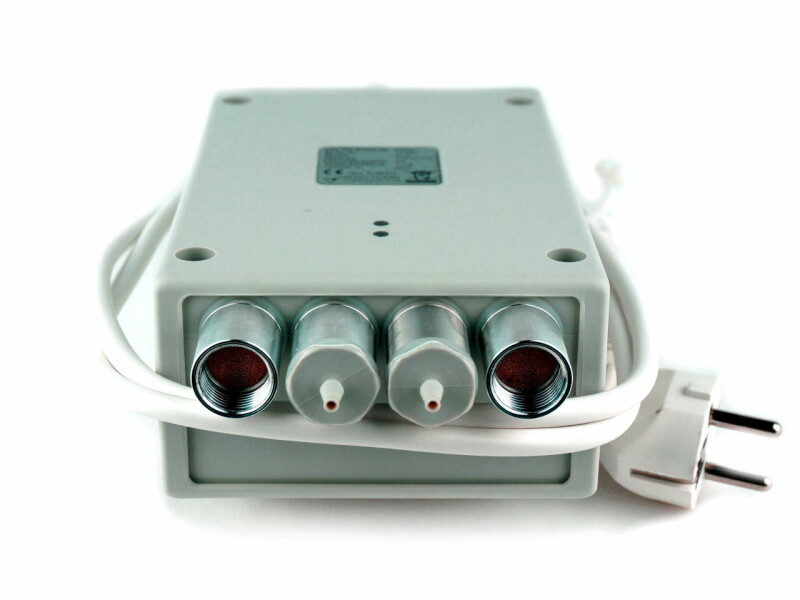

Luftdruckwächter P4 Std in anderem Raum

(2 Bewertungen)

Artikelnummer: 91004-1-IAR
Kategorie: Lüftung
Hersteller: Erich Huber GmbH

Luftdruckwächter P4 Standard Typ1

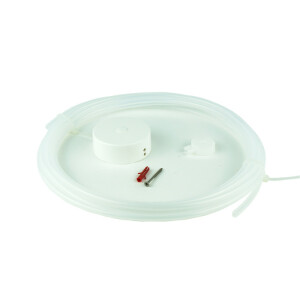

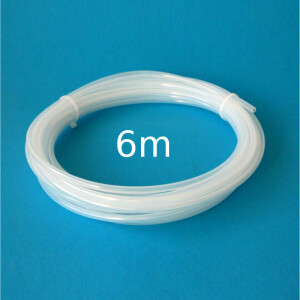

6m Luftschlauch

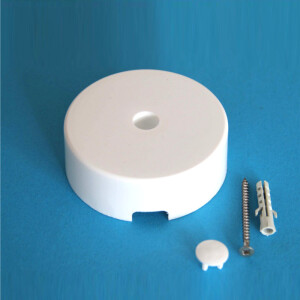

Windschutzdose zweiteilig

Sturmschutzdose für Windschutzdose

Bedienungs- und Montageanleitung

Steckerauszugssicherung (Schutzbügel)

Befestigungsschrauben und Dübel

Luftanschlussnippel mit Dichtringe

>> Luftdruckwächter Auswahlassistent

Montageort

597,75 €

inkl. 19% USt. , zzgl.

Alter Preis: 615,90 €

sofort lieferbar
Lieferzeit: 1 - 3 Werktage Versandinfo

Der Luftdruckwächter P4 STD mit DIBt Zulassung und TÜV Zertifikat wird mit einem 6m Luftschlauch, Sturmschutzdose, einer Windschutzdose und Luftanschlussnippel mit Dichtringen ausgeliefert.

Die Vorteile der Erich Huber Sicherheitseinrichtung auf einen Blick:

Gefährlicher Unterdruck wird sicher erkannt
Einfache Montage mit der beigefügten Montageanleitung durch Schukosteckdose
Hohe Sicherheit durch selbstüberprüfenden, redundant aufgebauten Sicherheitskreis
Gleichzeitiger Betrieb einer Feuerung und einer Ablufteinrichtung ohne ein bestimmtes Fenster öffnen zu müssen

Wozu dient die P4 Sicherheitseinrichtung:

Bei gleichzeitigem Betrieb einer Feuerstätte (z.B. eines Kachelofens) und einer Ablufteinrichtung (z.B. Dunstabzug, Wohnraumbelüftung etc.) im selben Luftverbund, wird dem Raum durch den Kamin der Feuerstätte Luft entzogen. Dadurch entsteht ein gefährlicher Unterdruck. Läuft gleichzeitig eine weitere Ablufteinrichtung oder eine Dunstabzugshaube in der Küche, kann sich die Strömungsrichtung der Abgase im Kamin umkehren und die giftigen Abgase gelangen in den Wohnraum. Zahlreiche Unfälle haben deshalb in Deutschland zu einem Verbot von absaugenden Anlagen geführt, wenn diese gleichzeitig mit Feuerstätten betrieben werden. Nach §4 der MFeuV (Musterfeuerschutzverordnung) ist ein gemeinsamer Betrieb von Luftabsaugenden Anlagen nur mit bauaufsichtlich zugelassenen Sicherheitseinrichtungen möglich.

Die Lösung und Funktionsweise des Systems:

Der TÜV-Geprüfte Erich Huber Luftdruckwächter P4 STD ist eine Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer raumluftabhängigen Feuerstätte in Verbindung mit einer Lüftungsanlage ermöglicht. Sollte der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinken, verhindert der P4, dass ein an dieser Sicherheitseinrichtung angeschlossenes Gerät weiter betrieben werden kann.

Wo wird der Luftdruckwächter P4 STD montiert:

Vorzugsweise wird das P4-Gehäuse in dem zu überwachenden Raum angebracht. Das P4 Gerät lässt sich aber auch in einem anderen Raum bzw. in einem Schrank oder einer Deckenverkleidung etc. montieren. Dafür muss die Luftzufuhr der Innenluft (Luft des zu überwachenden Raumes) über zwei zusätzliche Luftschläuche stattfinden. Die beiden Luftschläuche werden hierbei mittels Anschlussnippel an den beiden Filtern für den Innendruck befestigt. Die beiden anderen Seiten der Luftschläuche enden (z.B. an einer zusätzlichen Windschutzdose oder weiterem Zubehör) in dem Raum der überwacht werden soll.

INFO: Bei der Auswahl "Montage in einem anderen Raum" werden zusätzlich zum Lieferumfang 2 weitere Anschlussnippel mit Dichtringen geliefert bzw. je nach Einbausituation- Entfernung werden weitere Schläuche und Zubehör benötigt.

>> Häufige Fragen und Montagebeispiele

Als Option erhältlich:

Zum automatischen Öffnen eines Fensters oder zum Aktivieren einer anderen automatischen Luftversorgung bieten wir den Luftdruckwächter P4 SIG Typ 2, die P4 Multi sowie die ZP4 Serie an.

Prüfungen und Zulassung:

Das EU-Patent Luftdruckwächter P4 ist TÜV-Geprüft nach DIN 18841:2005-12, sowie geprüft nach DVGW-VP121, besitzt die Allgemeine bauaufsichtliche Zulassung Z-85.1-3 und das CE-Zeichen.

Lieferumfang:

Luftdruckwächter P4 Standard Typ1
6m Luftschlauch
Windschutzdose zweiteilig
Sturmschutzdose für Windschutzdose
Bedienungs- und Montageanleitung
Steckerauszugssicherung (Schutzbügel)
Befestigungsschrauben und Dübel
Luftanschlussnippel mit Dichtringe (bei Montageort "im anderen Raum")

Produkteigenschaft	Wert
Netzspannung:	230V
Frequenz:	50Hz
Außenmaße in cm:	11x24x6
DIBt:	ja
TÜV:	ja
DVGW VP 121 Prüfung:	ja
CE-Zeichen:	ja
Display:	nein
Montageart:	Aufputz
Geräteanschluss:	1
Leistungsaufnahme:	2W
Anschlussleistung max:	400W
Anschlussart:	Schukosteckdose 220V
Signalausgang:	nein
Schnelltest:	nein
Temperatur Sensor Anschluss:	nein
Versandgewicht:	1,00 kg
Artikelgewicht:	1,00 kg

Bitte prüfen Sie die Anzahl der Abluftgeräte (Dunstabzugshaube, Bad-Ventilator, Wäschetrockner, Staubsaugeranlage, Lüftungsanlage…)
im Raumluftverbund.

Anschließend können Sie unter der Kategorie Erich Huber Luftdruckwächter Auswahlhilfe den idealen Luftdruckwächter für Ihre individuelle Geräteanzahl aussuchen. Hier finden Sie ebenfalls alle zu häufig gestellten Fragen und Montage Beispiele.

Wenn Sie eine Lüftungsanlage haben, prüfen Sie folgende Punkte:

Sie haben eine dezentrale Abluftanlage, empfehlen wir ein Gerät mit Temperatursensor einzusetzen
Sie haben eine dezentrale Zu- und Abluftanlage, prüfen Sie ob Zu- und Abluft getrennt angesteuert werden kann*, falls nicht, empfehlen wir ein Gerät mit Temperatursensor einzusetzen.
Sie haben eine zentrale Lüftungsanlage mit passiver Belüftung: Wir empfehlen ein Gerät mit Temperatursensor einzusetzen
Sie haben eine zentrale Lüftungsanlage mit kontrollierter Be- und Entlüftung, prüfen Sie ob Zu- und Abluft getrennt angesteuert werden kann*, falls nicht, empfehlen wir ein Gerät mit Temperatursensor einzusetzen.

* alle P4/ZP4, ausgenommen P4 Standard, geben ein voreilendes Signal aus. Bitte wenden Sie sich an den Hersteller Ihrer Lüftungsanlage zur Prüfung der Umsetzung.

Montagehinweise:

Montage des P4 vorzugsweise im zu überwachenden Raum
Position des P4 idealerweise so wählen, dass die Schläuche nach außen einfach verlegt werden können
Schläuche in der Außenwand mit Gefälle nach außen verlegen (Kondenswasser) - Windschutzdose und Sturmschutzdose außen fest anbringen
Die Bohrungen der Windschutzdose müssen nach unten zeigen
Position Windschutzdose nicht in der Nähe von Fenster, Türen, Lüftungsöffnungen etc. Position P4 bei Messung über die Öffnungen der Abdeckplatte nicht in der Nähe von Fenster, Türen, Lüftungsöffnungen etc. wählen, auf mögliche Thermik des Ofens, Kühlschrank etc. achten. Zugluftfrei!
P4 nicht hinter Schränken, Sofas, Bücherregalen o.ä. montieren
Verlegung der Schläuche parallel und gleich lang, max. Schlauchlänge: 10 m (Verlegeweg doppelt!)
Schläuche dürfen nicht geknickt werden! Kleinster Biegeradius ca. 4 cm, bei engeren Umlenkungen ein Winkelstück (Art.-Nr. 302335) verwenden.

Zusätzliche Hinweise für die Montage außerhalb des zu überwachenden Raumes:

Gerät vorbereitet für Innenmessung bestellen (SET P4-Multi Innenmessung, Art.-Nr. 940151)
Prüfen Sie wie viel zusätzlicher Schlauch benötigt wird – max. Schlauchlänge 10 m (Verlegeweg doppelt!)
Werden Schlauchverbinder und/oder Winkelstücke benötigt?

SICHERHEITSHINWEIS:

Zur Vermeidung von Gesundheits- und Körperschäden dürfen Installation, Wartung, Erstinbetriebnahme und Instandsetzung sowie sonstige Prüfungen von autorisiertem Fachpersonal, wie z. B. Vertragsinstallationsfirmen oder Heizungsinstallateuren durchgeführt werden! Elektroheizungen und Durchlauferhitzer mit Starkstromanschluss (400 V) dürfen nur vom zuständigen Netzbetreiber oder durch ein in das Installateur-Verzeichnis des Netzbetreibers eingetragenen Installationsbetrieb installiert werden!

BITTE BEACHTEN:

Für Darstellungsfehler und Fehler in den Angaben des Herstellers kann keinerlei Haftung übernommen werden. Technische Änderungen vorbehalten. Produktbilder können vom tatsächlichen Produkt abweichen und dienen nur zur Ansicht!
